每天穿梭在发电厂的管道丛林，面对林林总总的济南电动门，我相信大家都会有了解它的欲望，今天，我们就跟大家简单的介绍一下电动门的调试，当然，不推荐大家去尝试自主调试，这个还是要交给我们专业的热控人员滴，但是，正所谓技多不压身，都学习学习，也是很不错的哦。

　　一、专业型调试步骤

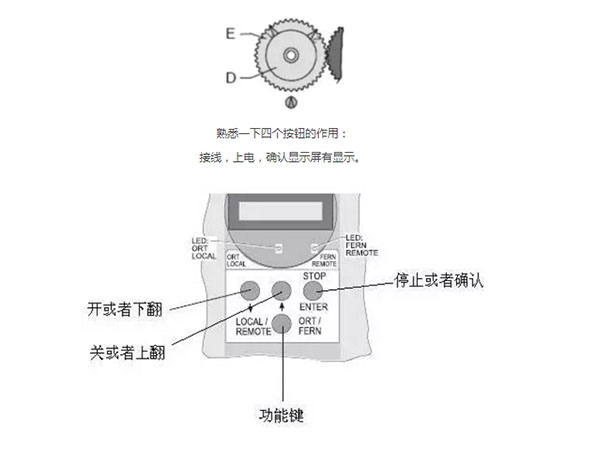

　　1.1、准备工作。打开信号齿轮单元罩子(方形透明塑料罩)，将白色齿轮转到如下位置：

　　熟悉一下四个按钮的作用：接线，上电，确认显示屏有显示。

　　1.2、调试。 (1)进入调试菜单： 按功能键一下或两下，使显示屏第二行显示： locPar， 按确认键，第一行显示：language setting， 按下翻键一下，显示：commissioning， 按确认键，第一行显示：enter PIN-code， 第二行显示：0000， 利用下翻键、上翻键和确认键，使第二行变为：9044， 再按确认键，现在第一行应该显示close direction。

　　(2)调试： 现在按下翻键，直到第一行显示：enterpos.adjust。 按确认键，显示start with pos，第二行显示OPEN， 这时我们先调开位(也可以按下翻键选择先调试关位)。 按确认键，显示move to op.pos， 第二行显示press E-button，按开按钮(即上翻键)， 现在执行机构应该在朝着开方向运行，显示%open→open， 这时观察白色信号齿轮的转向(顺时针或逆时针)， 运行到全开位置后，执行机构会自动停止， 再点按三下关按钮(即按下去接着松开按钮，使执行机构退回一点 点，避免卡死)。 按确认键，第一行显示 adjust of poti， 第二行显示deviation+数值， 现在朝刚才观察到的方向转动白色齿轮， 使数值变小，直到为 0(松开手后也为0才行)， 按确认键，显示move to cl.pos， 现在按关按钮，是执行机构朝关方向运行直到自动停止， 现在点按三下开按钮，按确认键。显示adjustment ok!， 证明调试成功。

　　二、经济型调试步骤

　　2.1、 拨码开关介绍 上图为经济型电动门拨码开关，自左到右依次为S1、S2、S3、 S4、S5、S6、S7、S8。 其中， S1：代表阀门开关方式，即顺时针还是逆时针，默认在下，为顺时针方式; S2：关方式，拨下代表力矩关，拨上代表行程关，默认为拨下; S3：开方式，一般为拨上，行程开阀; S4、S5、S6可以依据实际情况而定，默认均为拨下; S7：调试过程中分步确认作用; S8：调试过程第一步、最后一步使用。

　　2.2、电动门调试

　　①S8拨上，

　　接下来开始调节开位置：

　　② 开门至将近全开，然后逐渐点动开门直至机械位置全开(长按2S之后门会连开); 观察H2指示灯，如果红灯闪烁，代表定位器与实际存在偏差，需要调节中心轮，向左或者向右调节，知道H2红灯变灭;

　　③ 将S7拨上，再拨下，开位保存记忆至芯片内，此时H1、H2交替闪烁; 接下来开始调节关位置：

　　④ 将下关门，力矩关门自适应，注意观察H2灯，当H2灯闪烁3下后，H1、H2灯开始交替闪烁，代表关位确定;

　　⑤ 将S7拨上，再拨下，保存记忆关位置，此时会出现以下两种情况： A、 H1灯闪烁，H2灯灭，此时代表调试成功; B、 H1灯闪烁，H2灯红灯，代表调试存在错误，需要重新调试，之后需要将S8拨上，再拨下，然后选择新的齿轮比例，重新从第②开始。 齿轮比例计算公式： 齿轮比例 = 螺距 * 行程

　　⑥ 将S8拨下，调试完成。

　　以上就是济南电动门的调试方法，相信看完我们的介绍之后，对于这方面的知识应该有所了解，但是这些调试的工作最好是教给专业的技术人员操作，这样尽量避免出现问题。
